Акценти и подробности
1. Отпред и отзад с 2 системи за разпознаване на високоскоростни летящи камери от четвърто поколение, US ON сензори, 28 mm индустриален обектив, за летящи снимки и разпознаване с висока точност.
2. 8 глави с поддръжка на система за управление с напълно затворен-контур за захващане на компоненти едновременно с максимална скорост 20 000 CPH.
3. Автоматично калибриране на височината на дюзата, работната сила може да се използва ефективно.
4. Поддръжка на 80 фидера за ленти, 20 фидера за стик и 60 фидера за тави, които постигат. Позволява смесено използване на електрически и пневматични хранилки в една и съща хранилка.
6. Автоматично калибриране на височината на дюзата, работната сила може да се използва ефективно.
Параметър на машината NeoDen N10P SMT
| Параметри на производителност | Макс. Скорост на поставяне:20 000 CPH |
| Точност на позициониране:±0,01 мм | |
| Система за управление: Напълно затворена{0}}система за управление | |
| Визуална система: Dual Mark Camera + Front Flying Camera + IC Camera | |
| Обхват на компонентите | Мин. Размер на компонента:0201 |
| Макс. Размер на компонента:40 * 40 мм | |
| Макс. Височина на компонента:16 мм | |
| Обхват на компонентите на летящата камера:0201 - 22 × 22 мм | |
| IC камера Макс. Размер за разпознаване:50 mm × 50 mm | |
| Система за хранене | Капацитет на лентата за подаване:80 (всички 8 mm) |
| Брой тави за IC:10 | |
| Автоматична смяна на дюзи:39 позиции на дюзите | |
| PCB приложим размер | Макс. размер на PCB (без тава за IC):450 mm × 1500 mm |
| Макс. размер на PCB (с табла за IC):395 mm × 1500 mm | |
| Дебелина на PCB:0.2 - 3.5 мм |
Нашите услуги
1. Доброто познаване на различни пазари може да отговори на специални изисквания.
2. Истински производител със собствена фабрика, разположена в Huzhou, Китай
3. Силен професионален технически екип гарантира производството на продукти с най-високо качество.
4. Специална система за контрол на разходите гарантира предоставянето на най-изгодната цена.
5. Богат опит в областта на SMT.
6. Осигурете инструкции за продукта, видео уроци в YouTube, опитни техници след-продажби, 24-часово онлайн обслужване.
7. С нашата собствена фабрика и повече от 10 години опит в SMT индустрията можем да предоставим на клиентите най-рентабилните -продукти.
Ежедневна проверка
|
Предмети |
|
|
Проверете елементите преди включване |
① Температура и влага: температура 20 градуса -26 градуса, влажност 45~70% ② Вътрешна среда: Чист въздух без инертен въздух. ③ Без претрупване в зоната за поставяне и поддържайте релсите чисти. ④ Без петна по камерите и поддържайте обектива чист. ⑤ Няма препятствия около дюзите на главата ⑥ Проверка дали дюзите са замърсени, изкривени; Ако е така, моля, почистете или сменете дюзата. ⑦ Проверка дали хранилките са правилно инсталирани в купчини и потвърждение, че няма претрупвания по стековете. ⑧ Проверка на връзката на въздушния конектор и маркуча за въздух ⑨ Проверка на въздушното налягане. |
|
Елементите се проверяват след включване |
① Проверка дали мониторът показва нормално след стартиране на системата. ② Проверка дали аварийният бутон може да работи нормално или не. ③ Проверка дали главата за поставяне може да се върне обратно към началото. ④ Проверка дали има необичаен шум при движение на главата за поставяне. ⑤ Проверка на вакуумното налягане на всички дюзи. ⑥ Проверка дали PCB се движи по релсите гладко или не; Сензорът работи или не. ⑦ Проверка дали дъската е добре фиксирана с магнитна лента и щифтове. |

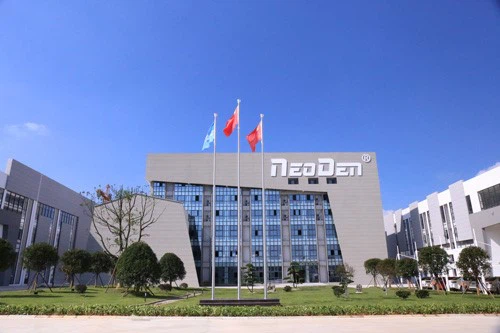

Фабрика NeoDen
Фирмен профил
1) Продукти на NeoDen: Различни серии PnP машини, NeoDen YY1, NeoDen4, NeoDen5, NeoDen K1830, NeoDen9, NeoDen N10P. Серията Reflow Oven IN, както и пълната SMT линия включва цялото необходимо SMT оборудване.
2) Успешни 10000+ клиенти по целия свят.
3) Център за научноизследователска и развойна дейност: 3 отдела за научноизследователска и развойна дейност с 25+ професионални инженери за научноизследователска и развойна дейност.
4) В списъка с CE и има 70+ патента.
5) 30+ инженери за контрол на качеството и техническа поддръжка, 15+ старши международни продажби, за навременен отговор на клиента в рамките на 8 часа и предоставяне на професионални решения в рамките на 24 часа.
ЧЗВ
Q1. Защо NeoDen N10P поставя компонентите неправилно?
Неправилното разположение може да се дължи на:
- Неправилни координатни данни на PCB
- Грешни настройки за въртене на компонентите
- Грешки при позициониране на печатни платки
- Проблеми с калибрирането на зрението
Преди производството проверете данните за PCB, информацията за библиотеката на компонентите и настройките за разпознаване на маркировки.
Q2. Защо всички компоненти са изместени в една и съща посока?
Когато всички компоненти имат подобно отместване, проблемът обикновено е свързан с:
- Настройка за произход на PCB
- Разпознаване на маркирани точки
- Точност на координатния файл
- Позициониране на печатни платки
Проверете параметрите за подравняване на PCB и настройките на реперната маркировка.
Q3. Защо NeoDen N10P поставя компонентите под грешен ъгъл?
Неправилно въртене на компонентите може да възникне поради:
- Грешна стойност на въртене в данните за PCB
- Неправилна дефиниция на библиотека с компоненти
- Грешка в ориентацията на пикапа
Проверете настройката на ъгъла на компонента, преди да стартирате производството.
Q4. Защо NeoDen N10P се проваля при поставяне на BGA или IC компоненти?
Проблемите с поставянето на BGA и IC могат да бъдат причинени от:
- Неправилна информация за пакета на компонента
- Неуспешно разпознаване на зрението
- Неправилен избор на дюза
- Лошо позициониране на компонентите
NeoDen N10P поддържа IC поставяне чрез своята система IC Camera, която помага за подобряване на точността на подравняване за сложни компоненти.
Q5. Защо NeoDen N10P не успява да смени дюзите автоматично?
Възможните причини включват:
- Неправилни настройки на позицията на дюзата
- Грешка в позицията за съхранение на дюзата
- Механична обструкция
- Проблем с идентифицирането на дюзата
Проверете позицията на устройството за смяна на дюзите и настройките на софтуера.
Q6. Подходящ ли е NeoDen N10P за EMS фабрики?
да
NeoDen N10P е подходящ за производители на EMS, изискващи гъвкави SMT производствени възможности.
Неговата комбинация от:
- Високо{0}}скоростно поставяне
- Голям капацитет на хранилката
- Подравняване на зрението
- Гъвкаво управление на печатни платки
го прави подходящ за много{0}}производство на продукти.
Q7. Подходящ ли е NeoDen N10P за производство на малки и средни партиди?
да
NeoDen N10P е предназначен за производители, които се нуждаят от по-висока производителност в сравнение с настолните машини, но не изискват пълно{1}}промишлена SMT линия.
Осигурява баланс между:
- Ефективност на производството
- Гъвкавост
- Инвестиционни разходи
